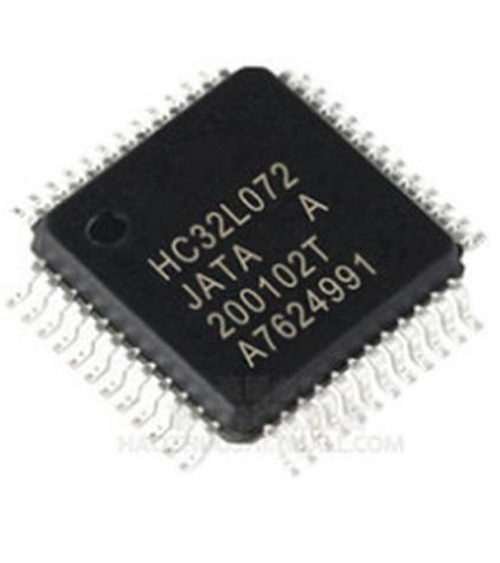

HC32L072

◆48MHz Cortex-M0+ 32 位CPU 平臺

◆HC32L072/ HC32L073系列具有靈活的功耗管理系統

– 1.2μA @ 3V深度休眠模式：所有時鐘關閉，上電復位有效，IO狀態保持，IO中斷有效，所有寄存器、RAM和CPU數據保存狀態時的功耗

– 1.6μA @3V深度睡眠模式+ RTC工作

– 9μA @32.768KHz低速工作模式：CPU 運行，外設關閉，從FLASH運行程序

– 40μA/MHz@3V@24MHz休眠模式：CPU 停止，外設關閉，主時鐘運行

– 140μA/MHz@3V@24MHz工作模式：CPU運行，外設關閉，從FLASH運行程序

– 4μs喚醒時間，使模式切換更加靈活快速有效，系統反應更為敏捷

◆128K 字節FLASH存儲器，具有擦寫保護功能，支持ISP、ICP、IAP

◆16K 字節RAM存儲器，附帶奇偶校驗，增強系統的穩定性

◆通用I/O 管腳

◆時鐘、晶振

– 外部高速晶振 4 ~ 32MHz

– 外部低速晶振 32.768KHz

– 內部高速時鐘 4/8/16/22.12/24 MHz

– 內部低速時鐘 32. 8/38.4KHz

– PLL時鐘 8~ 48MHz

– 內部高速USB時鐘48MHz

– 硬件支持內外時鐘校準和監控

◆定時器/計數器

– 3個通用16位定時器，支持1組互補PWM輸出，支持2倍主頻PWM輸出，支持96MHz PWM輸出

– 1個級別高16位定制器，支持3相互補PWM輸出，支持2倍主頻PWM輸出，支持96MHz PWM輸出

– 3個高性能16位定時器/計數器，支持PWM互補，死區保護功能

– 1個超低功耗脈沖計數器PCNT，具備低功耗模式下自動定時喚醒功能，定時達1024秒

– 1個可編程16位定時器PCA，支持5通道捕獲比較，5通道PWM輸出

– 1個20位可編程看門狗電路，內建專用10KHz振蕩器提供WDT計數

◆通訊接口

– 4路UART標準通訊接口

– 2路LPUART低功耗通訊接口，深度休眠模式下可工作

– 2路SPI標準通訊接口

– 2路I2C標準通訊接口

– 2路I2S音頻通信接口

– 1路Crystal-less USB Full Speed Device

– 1路CAN 2.0B 標準通訊接口

◆蜂鳴器頻率發生器，支持互補輸出

◆硬件萬年歷RTC 模塊

◆硬件CRC-16/32模塊

◆硬件32位除法器

◆AES-128/192/256 硬件協處理器

◆TRNG真隨機數發生器

◆2 通道 DMAC

◆4*52/6*50/8*48 LCD(只限073系列)

◆全球僅有10字節 ID 號

◆12 位1Msps采樣的高速高精度 SARADC，內置運放，可測量高輸出阻抗的信號

◆2 路12位500Ksps DAC

◆集成5個多功能運算放大器，其中兩個OPA可以作為2路DAC的輸出Buffer

◆集成3路電壓比較器，具有6位DAC和可編程比較基準

◆集成低電壓偵測器，可配置16階比較電壓，可監控端口電壓以及電源電壓

◆SWD調試解決方案，提供全功能調試器

◆工作條件：-40 ~ 85℃，1.8 ~ 5.5V

◆封裝形式：LQFP100/64/48,QFN32
