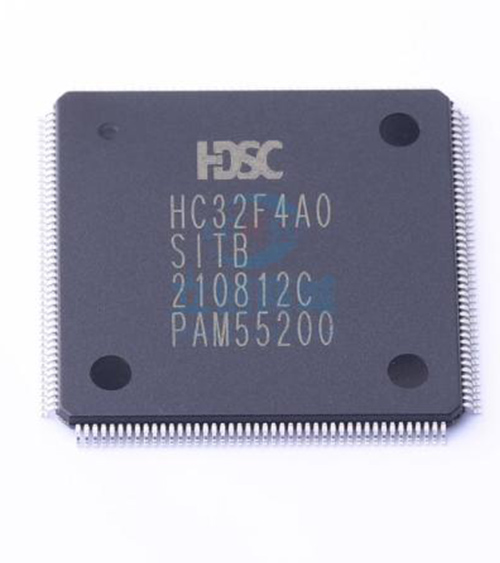

HC32F4A0

ARMv7-M 架構 32bit Cortex-M4 CPU，集成FPU、MPU，支持SIMD指令的DSP ，全指令跟蹤單元ETM， 及CoreSight標準調試單元。工作主頻 240MHz ，達到300DMIPS或825Coremarks的運算性能

◆ 內置存儲器

– 2048KByte的 dual bank Flash memory

– 516KByte的SRAM，包括128KByte的單周期訪問高速 RAM

◆ 電源，時鐘，復位管理

– 系統電源(Vcc): 1.8-3.6V

– 6個獨立時鐘源:外部主時鐘晶振(4-24MHz) ，外部副晶振(32.768kHz) ，內部高速RC 16/20MHz) ，內部中速RC (8MHz),內部低速RC(32kHz)，內部 WDT專用 RC(10kHz)

– 包括上電復位(POR), 低電壓檢測復位(PVD1R/ PVD2R),端口復位(NRST)在內的15種復位源，每個復位源有獨立標志位

◆ 低功耗運行

– 外設功能可以獨立關閉或開啟

– 三種低功耗模式：Sleep，Stop，Power down模式

– VBAT獨立供電支持超低功耗RT，128Byte備份寄存器，4KByte備份 SRAM

◆ 外設運行支持系統顯著降低CPU處理負荷

– 16通道雙主機DMAC

– USBHS USBFS Ethernet MAC專用DMAC

– 8個數據計算單元 (DCU)

– 數學協處理單元(MAU)，支持 Sin/Sqrt

– 支持 16階 FIR數字濾波器( FMAC)

– 支持外設事件相互觸發( AOS)

◆ 高性能模擬

– 3個 獨立 12bit 2.5MSPS ADC

– 3個同時采樣保持電路實現 3通道同時采樣

– 4個獨立 12bit 15MSPS DAC

– 4個可編程增益放大器( PGA)

– 4個 獨立電壓比較器( CMP)

– 1個片上溫度傳感器( OTS)

◆ Timer

– 8個多功能 32/16bit PWM Timer ( Timer6)

– 16個 50ps高分辨率 PWM(HRPWM)

– 3個 16bit 電機 PWM Timer (Timer4)

– 12個 16bit 通用 Timer (TimerA)

– 4個 16bit通用 Timer(Timer2)

– 2個 16bit基礎 Timer (Timer0)

– 實時時鐘 Timer RTC

– 2個 WDT，支持內部專用時鐘

◆142個 GPIO

– 134個 5V-tolerant IO

◆ 32個通信接 口

– 10個 USART，支持 ISO7816-3協議

– 6個 SPI

– 6個 I2C，支持 SMBus協議

– 4個 I2S，內置音頻 PLL

– 2個 SDIO，支持 SD/MMC/eMMC格式

– 1個 QSPI 支持 240Mbps高速 訪問 XIP

– 2個 CAN 支持 CAN2.0B,支持 CAN FD

– 2個 USB 2.0，分別支持 HS FS，內置 FS-PHY，支持 Device/Host

– 1個 10/100M Ethernet MAC 支持專用 DMA

IEEE 1588-2018 PTP MII/RMII接口

◆ 外部存儲器控制器 EXMC

– 支持靜態Memory控制器

– 支持動態Memory控制器

◆ 數據加密功能

– AES/HASH (SHA256/HMAC)/TRNG

◆ 封裝形式：

LQFP176 24×24mm LQFP144 20×20mm

LQFP100 14×14mm VFBGA176 10×10mm

TFBGA208 13×13mm
